소화기 표지판은 어디에 배치해야 합니까?

소화기 표지판은 바닥 위 1.7~2.0m(67~79인치)의 표준 장착 높이에서 소화기 바로 위 또는 바로 옆에 배치해야 하며, 시각적 표시가 여러 방의 유리한 지점과 지정된 탈출 경로를 따라 볼 수 있는 장비, 쌓인 재고 또는 건축 기둥에 의해 완전히 방해받지 않도록 해야 합니다.

내용물

1. 소화기 표시 배치가 중요한 이유

2. 소화기 표시에 관한 유럽 규정

3. 캐비닛에 소화기 라벨을 부착하는 위치

4. 화재 안전 표지판의 높이 요구 사항

5. 소화기 설치 권장 위치

6. 디자인 솔루션: 간판과 소방용 가구 통합

7. 표지판 배치 시 흔히 저지르는 실수

소화기 표시 배치가 중요한 이유

소화기 표시 배치는 화재 비상 대응 속도를 직접적으로 결정하고, 시각적 식별 지연을 없애고, 직업 안전 규정에 대한 전체적인 구조적 준수를 보장하고, 지방자치 안전 감사 중 비용이 많이 드는 시설 폐쇄 책임을 방지합니다.

화재 발생 초기에는 극심한 심리적 스트레스, 짙은 연기 축적, 급격한 온도 상승으로 인해 인간의 인지 반응이 좁아집니다. 산업 제조 환경, 배전 허브 및 상업 물류 센터에서 화재 진압 장비를 검색하는 데 몇 초가 소요되면 열 전파 속도가 크게 증가합니다. 를 적절하게 공간적으로 배치하면 소화 스티커 또는 단단한 벽 표시 건물 거주자가 20미터가 넘는 거리에서 비상 대응 도구를 즉시 찾을 수 있어 공황 상태를 구조화된 완화로 전환할 수 있습니다.

운영 및 법적 관점에서 소화 스티커 를 부적절하게 배치하면 OSHA 또는 유럽 화재 안전 검사관과 같은 규제 기관에서 발행하는 비준수 처벌로 직접적으로 이어집니다. 모든 비상 장비에 대해 명확한 시각적 식별을 유지하지 못하는 산업 시설은 엄격한 벌금 부과, 기업 보험료 인상, 정기 안전 점검 중 폐쇄 명령을 받을 수 있습니다. 적절한 위치 지정을 통해 시각적 표시가 작업 시선, 구조적 칸막이 및 임시 기계 구성 위에 유지됩니다.

또한 효과적인 간판 ​​배치는 자본 장비 투자와 현지화된 인프라를 보호합니다. 수동 소화기 또는 자동 진압 캐비닛의 정확한 위치를 강조함으로써 현장 직원은 머리 위 자동 물 스프링클러 시스템이 활성화되기 전에 국지적인 열 현상을 억제할 수 있어 민감한 전자 제어 패널, 서버 랙 및 자동화된 CNC 기계 라인에 대한 물 손상을 방지할 수 있습니다. 잘 디자인된 소화 스티커는 직원과 즉각적인 화재 진압 사이의 중요한 시각적 연결 역할을 합니다.

산업 구매자가 대규모 상업 시설 전체에서 표준화된 간판 배치를 우선시하는 이유를 평가하려면 아래에 자세히 설명된 주요 운영 성과 지표 및 규정 준수 이점을 고려하십시오.

소화기 표시에 관한 유럽 규정

유럽 ​​화재 안전 규정에 따르면 소화기 표시는 EN ISO 7010 그래픽 표준, Directive 92/58/EEC 시각 안전 명령 및 정의된 축광 발광 감쇠 한계를 엄격히 준수하여 비상 정전 상황에서 즉각적인 식별을 보장해야 합니다.

유럽 ​​연합 및 관련 경제 구역 전반에 걸쳐 다국적 산업 인력의 언어 장벽을 제거하기 위해 안전 표지판 표준화가 엄격하게 시행됩니다. 표준 EN ISO 7010은 스타일화된 불꽃 기호와 함께 소화기의 깨끗한 흰색 그림 문자를 특징으로 하는 빨간색 사각형 그래픽 형식(안전 기호 코드 F001)을 지정합니다. 정확한 색상 스펙트럼은 배경 패널용 RAL 3001 Signal Red와 엄격하게 일치해야 표준 산업 벽 및 기술 장비 인클로저에 대해 높은 색 대비를 보장합니다. 장비에 적용되는 내구성이 뛰어난 소화 스티커는 이러한 정확한 그래픽 및 색채 표준을 유지해야 합니다.

지침 92/58/EEC는 산업 홀 전체의 최대 가시 거리와 관련하여 화재 안전 표지판에 필요한 최소 동적 치수를 관리합니다. 표지판 패널 또는 의 최소 높이는 소화 스티커 표준 공식 h = d / 200을 사용하여 계산됩니다 . 여기서 h는 물리적 표지판 높이(미터)를 나타내고 d는 필요한 관찰 거리(미터)를 나타냅니다. 예를 들어, 30미터 거리에서 식별이 필요한 산업용 창고 통로에는 최소 150밀리미터의 높이가 요구되는 간판 패널이 필요합니다. 또한 유럽 표준에서는 DIN 67510 클래스 B 이상에 따른 축광 성능을 요구하므로 주 전원 장애 후에도 지속적인 발광 강도를 보장합니다.

독일, 프랑스, ​​이탈리아 및 북유럽의 산업 시설 조달 관리자는 안전 표시에서 내후성과 내화학성을 우선시합니다. 의 적용 소화 스티커 적층 접착제는 유럽의 주변 내구성 지침을 완벽하게 준수하여 산업용 용제 세척, UV 방사선 노출 및 중장비 환경의 기계적 마모로부터 기본 경고 그래픽을 보호합니다.

유럽 ​​안전 표지판 표준을 관리하는 핵심 기술 사양은 아래 구조화된 사양 개요에 요약되어 있습니다.

캐비닛에 소화기 라벨을 부착하는 위치

보호 보관 캐비닛의 소화기 라벨은 눈높이에서 중앙 상단 외부 도어 표면에 직접 부착해야 하며, 캐비닛 측벽에 보조 측면 표시를 설치하여 교통 복도를 따라 중단 없는 180도 시각적 추적을 제공해야 합니다.

화재 안전 캐비닛은 환경 오염, 먼지 축적 및 물리적 영향으로부터 휴대용 소화기를 격리하기 위해 화학 처리 공장, 상업용 주방, 해양 플랫폼 및 제조 현장에 널리 배치됩니다. 그러나 견고한 금속 또는 스테인리스 스틸 인클로저 내부의 하우징 장비는 시각적 장벽을 만듭니다. 기본 캐비닛 도어 패널에 고선명 소화 스티커를 부착하면 건물 거주자에게 캐비닛 내부에 비상 대응 장비가 있음을 즉시 알릴 수 있습니다.

견고한 캐비닛 도어의 경우 대형 소화 스티커를 도어 표면의 상단 1/3 지점, 수평 중앙에 배치해야 합니다. 캐비닛에 투명한 폴리카보네이트 또는 강화 유리 보기 패널이 있는 경우 투명한 배경의 소화 스티커를 잠금 래치 또는 핸들 장치 근처에 부착해야 합니다. 굵은 빨간색 텍스트와 단계별 작동 다이어그램이 포함된 이를 통해 빠른 압력 게이지 검사에 사용되는 투명 창을 가리지 않고 작동 지침을 계속 볼 수 있습니다.

캐비닛이 벽 틈새에 움푹 들어가 있는 교통량이 많은 창고 복도에서는 제한된 측면 시야각으로 인해 전면 라벨만으로는 충분하지 않습니다. 안전엔지니어는 양면 각도방향마커 적용이나 내구성이 높은 마킹 적용을 권장하고 있습니다. 명확한 지침이 있는 소화 스티커 캐비닛 상자의 외부 양쪽 측면에 비바람에 견디는 경고 라벨이 붙어 있습니다. 이를 통해 복도를 따라 어느 방향에서든 접근하는 직원으로부터 즉각적인 시각적 식별이 보장됩니다.

특수 산업 환경을 위한 캐비닛 라벨링 구성을 선택할 때 엔지니어는 아래 기술 분석에 자세히 설명된 대로 구성 요소 재료와 표면 접착 특성을 평가해야 합니다.

캐비닛 라벨 유지 관리 팁: 모든 캐비닛 장착 스티커에 대해 분기별 검사 루틴을 수행하십시오. 그리스, 산업 먼지 및 화학 증기를 제거하려면 순한 이소프로필 알코올 용액을 사용하여 표면을 깨끗하게 닦아냅니다. 비상 정전 중에도 그래픽 지침을 읽을 수 있도록 접착제 가장자리가 습기 침투에 대해 완전히 밀봉된 상태로 유지되는지 확인하십시오.

화재 안전 표지판의 높이 요구 사항

화재 안전 표지판 높이 요구 사항에 따라 완성된 바닥 높이에서 1.7m~2.0m(67~79인치) 사이의 높이에 기본 벽 표지판을 설치해야 하며, 시각적 표시가 바닥 장애물에 의해 방해받지 않고 정상 눈높이 위에서 완전히 보이도록 보장합니다.

안전 표지판에 대한 올바른 수직 고도 측정법을 설정하는 것은 산업 시설 전반에 걸쳐 중단 없는 시야를 유지하는 데 중요합니다. 장착하면 소화 스티커 나 견고한 사인 패널을 너무 낮게 주차된 지게차, 팔레트, 작업대 칸막이 및 이동하는 인력으로 인해 시각적 방해를 받을 수 있습니다. 반대로, 간판을 너무 높이 설치하면 시각적 표시가 자연스러운 수평 시야선 위에 놓이게 되어 스트레스가 심한 긴급 수색 중에 지연이 발생합니다.

표준 유럽 상업용 건물 구성에서 기본 머리 위 벽 표지판은 바닥에서 표지판 하단 가장자리까지 정확히 2.0m에 배치됩니다. 천장이 낮거나 머리 위의 특수 기계 덕트가 있는 시설의 경우 허용되는 최소 장착 높이는 1.7미터입니다. 소화기가 장착 브래킷을 통해 열린 벽에 직접 장착되는 경우 기본 소화 스티커 또는 표시는 소화기 바로 위에 위치해야 하며, 무게가 40파운드(18kg) 미만인 장치의 경우 소화기 자체의 상단 손잡이는 바닥 높이에서 1.5미터를 초과해서는 안 됩니다.

현대 산업 안전 엔지니어링 프레임워크는 또한 ISO 16069에 따라 낮은 위치 조명(LLL)과 낮은 수준의 안전 표지판 시스템을 구현합니다. 짙은 연기 축적이 발생하는 동안 열 층화로 인해 연기가 상승하여 실내 공간의 위쪽 절반을 채우고 1.7미터 위에 설치된 머리 위 표지판을 완전히 가립니다. 이러한 작동상의 취약성에 대응하기 위해 보충적인 저레벨 소화 스티커 표시기를 장비 위치 바로 아래 바닥에서 15~30cm 높이에 배치하여 대피자가 연기층 아래로 기어 들어가 인명 구조 진압 장비를 신속하게 찾을 수 있도록 합니다.

상업용 및 중공업 설비 전반에 걸친 표준 높이 분포 매트릭스는 아래의 기술 측정 분석에 명시되어 있습니다.

소화기 설치 권장 위치

소화기 설치를 위한 권장 위치에는 지정된 탈출 경로, 기본 건물 출구, 고위험 작업 구역, 전기 제어실 및 기계 장비 구역이 포함되며, 시설 내 어느 지점에서든 이동 거리가 15~20미터를 초과하지 않도록 배치됩니다.

수동 화재 진압 장비의 공간 계획에는 구조 레이아웃, 화재 위험 분류 및 탑승자 이동 통로에 대한 체계적인 평가가 필요합니다. 장비 접근성을 분석하지 않고 부착하면 소화 스티커를 비상 대응 프로토콜이 손상됩니다. 장비 및 해당 위치 표시는 소화기를 회수할 때 직원이 안전 출구를 향해 후퇴할 수 있도록 자연스러운 이동 경로를 따라 배치되어야 합니다.

고밀도 산업 제조 홀에서는 소화기가 기본 출구 출입문, 계단 입구 및 주요 교차 통로 교차점 근처에 배치되어야 합니다. 출구 근처에 장비를 배치하면 작업자가 국지적인 화재를 진압하는 동안 항상 장비 뒤에 막히지 않은 대피 경로를 유지할 수 있습니다. 배터리 충전 베이, 화학물질 혼합 스테이션, CNC 머시닝 센터 등 고위험 작업 구역에서는 특수 진압 도구와 가시성이 높은 소화 스티커 표시기를 위험 구역에서 10~15m 이내에 설치해야 하며 화재가 튀는 구역에서 멀리 떨어져 있어야 합니다.

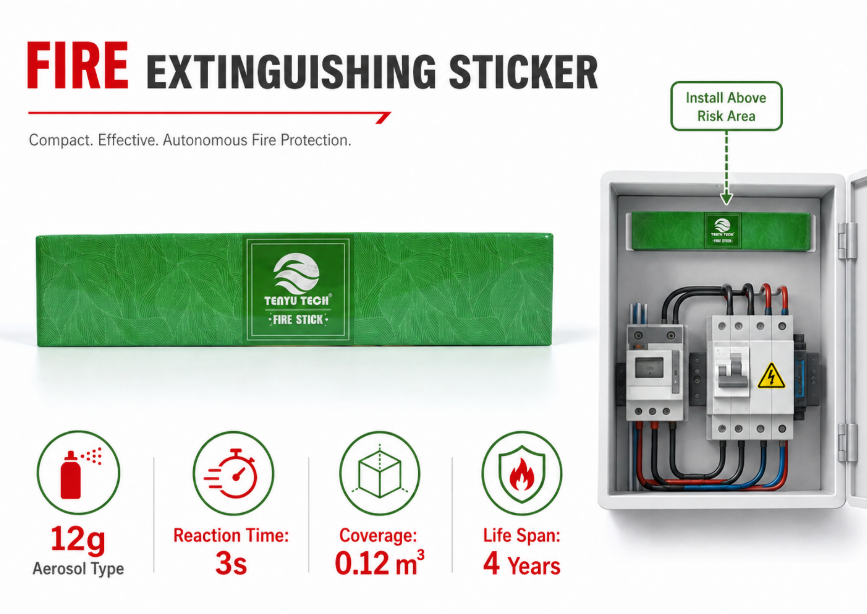

전기 제어실, 서버 시설 및 자동화된 배전 인클로저에는 청정제 억제 시스템이 필요합니다. 밀폐된 장비 캐비닛 내부에 국지적 자동 화재 진압 모듈을 통합하면 소스에서 즉각적인 격리가 가능합니다. 다음과 같은 소형 마이크로 에어로졸 장치 설치 소형 전기 인클로저 내부의 에어로졸 소화 스티커 12g은 즉각적인 열 억제를 보장하며, 외부 캐비닛 표면 라벨은 유지보수 담당자에게 내부 통합 자동 보호 시스템에 대해 경고합니다.

다양한 산업 시설 환경에 대한 공간 할당 규칙은 아래 구조 계획 매트릭스에 자세히 설명되어 있습니다.

디자인 솔루션: 간판과 소방용 가구 통합

모듈형 장비 스탠드, 맞춤형 분말 코팅 캐비닛, 내구성이 뛰어난 적층 스티커 등 화재 안전 표지판을 최신 소방 가구에 직접 통합하면 바닥 공간을 최적화하고 시설 유지 관리 루틴을 간소화하는 통합된 시각적 화재 안전 지점이 생성됩니다.

고급 현대 상업용 건물에서는 건축 미학이 산업 안전 규정 준수와 충돌하는 경우가 많습니다. 장식용 유리나 광택이 나는 콘크리트 벽에 장착된 튼튼한 빨간색 강철 장비 브래킷은 인테리어 디자인 표준을 혼란에 빠뜨릴 수 있습니다. 이러한 과제를 극복하기 위해 현대식 화재 안전 설계에서는 독립형 건축 장비 포드, 브러시 처리된 알루미늄 보관 기둥, 구조적 격리와 가시성이 높은 그래픽을 완벽하게 통합하는 매립형 캐비닛 어셈블리 등 모듈형 소방 가구를 활용합니다.

통합 소방 가구 디자인의 핵심 요소는 맞춤형 엔지니어링 시각적 식별자를 직접 적용하는 것입니다. 무거운 알루미늄 간판을 장식용 벽 클래딩에 장착하는 대신 시설 관리자는 고성능 소화 스티커를 활용합니다. 소화 포드 외부에 직접 부착되는 고급 표면 라미네이션 기술은 강렬한 상업용 LED 조명이나 아트리움 유리 외관을 통한 자연광 노출 아래에서도 그래픽이 선명하고 긁힘 방지 및 퇴색 방지를 유지하도록 보장합니다.

또한, 현대 소방 가구 디자인은 국지적 자동 소화 기술을 소형 저장 장치 및 산업용 전기 허브에 통합합니다. 투명한 외부 와 함께 자동화된 내부 마이크로 에어로졸 열 반응 장치를 적용하면 소화 스티커 능동적이고 자급식 화재 완화 시스템이 생성됩니다. 이러한 하이브리드 설계 접근 방식은 명확한 시각적 지침과 자동화된 열 방전 기능을 결합한 다층 안전 솔루션을 요구하는 유럽 산업 구매자를 만족시킵니다.

안전 표지판을 건축용 소방 가구와 통합하기 위한 주요 설계 옵션을 평가하려면 아래에 자세히 설명된 기능 비교를 고려하십시오.

마이크로 에어로졸 스티커의 작동 원리: 소형 내부 에어로졸 화재 진압 스티커는 열 활성화를 통해 작동합니다. 밀폐된 전기 캐비닛 내부의 주변 온도가 지정된 임계값(예: 120°C ~ 170°C)을 초과하거나 화염과 직접 접촉하면 고체 화합물이 급속한 불꽃 반응을 겪습니다. 초미세 칼륨 기반 고체 입자와 불활성 가스를 방출하여 화염 속의 화학적 자유 라디칼 연쇄 반응을 즉시 중단하고 물이나 화학 잔류물 없이 몇 초 만에 화재를 진압합니다.

표지판 배치 시 흔히 저지르는 실수

소화기 표지판 배치 시 흔히 저지르는 실수로는 열려 있는 사무실 문 뒤에 시각적 마커 설치, 비준수 수직 높이에 스티커 설치, 실외 환경에서 비내후성 접착제 사용, 소화기 교체 시 등급 등급 라벨 업데이트 실패 등이 있습니다.

자금이 넉넉한 산업 시설이라도 피할 수 있는 시각적 표지판 실수로 인해 화재 안전 감사에 실패하는 경우가 많습니다. 주요 설치 오류는 소화 ​​스티커 나 단단한 표지판을 방 입구 문이나 보관실 액세스 패널 바로 뒤에 배치하는 것입니다. 일상적인 작업 중에 문이 열려 있으면 안전 표지판이 완전히 가려져 건물 거주자가 비상 장비의 위치를 ​​알지 못하게 됩니다. 표지판은 항상 문 위치에 관계없이 완전히 노출된 견고한 벽 표면이나 기둥 표면에 설치되어야 합니다.

또 다른 널리 퍼진 실수는 열악한 산업 환경에서 낮은 등급의 비적층지 또는 비강화 비닐 라벨을 사용하는 것입니다. 표준 비라미네이팅 라벨은 주변 습기, 산업용 오일, UV 노출 및 식품 가공이나 자동차 제조 시설의 잦은 세척 주기에 노출되면 급속히 품질이 저하됩니다. 색이 바래거나 벗겨지거나 화학적으로 손상된 스티커는 중요한 작동 지침을 가리게 하며 시 검사 중에 규정 위반 벌금을 부과하게 됩니다. 내구성이 뛰어나고 화학적으로 적층된 소화 스티커를 사용하여 표면 품질 저하를 방지하고 다년간의 그래픽 가독성을 보장합니다.

마지막으로, 시설 관리자는 아래에 설치된 특정 소화 장치와 안전 표지의 화학물질 등급 식별 표시를 일치시키는 것을 종종 무시합니다. 워터 미스트 또는 습식 화학 클래스 F 소화기 위에 일반 CO2 지침 마커를 배치하면 전기 또는 그리스 화재 비상 시 위험한 작동 오류가 발생할 수 있습니다. 화재 안전 감사관은 정확한 작동 정렬을 보장하기 위해 소화제 화학 코드에 대한 스티커 지침을 철저하게 대조 확인합니다.

일반적인 간판 ​​실수에 대한 운영 오류, 규정 준수 영향 및 기술적 시정 조치는 아래 진단 감사 가이드에 요약되어 있습니다.

요약 및 기술 규정 준수 최종 체크리스트

소화기 표시 및 안전 라벨을 올바르게 배치하는 것은 현대 산업 시설 엔지니어링, 탑승자 보호 및 유럽 규정 준수의 기본 기둥입니다. EN ISO 7010 그래픽 표준, Directive 92/58/EEC 시야 거리 공식 및 정확한 수직 장착 높이 매개변수(1.7m ~ 2.0m)를 엄격히 준수함으로써 산업 공장 책임자, 안전 엔지니어 및 B2B 조달 관리자는 완벽하게 규정을 준수하고 복원력이 뛰어난 화재 안전 인프라를 구축할 수 있습니다.

내구성이 높고 화학적으로 적층된 안전 스티커와 자동화된 마이크로 에어로졸 억제 메커니즘을 맞춤형 소방 가구 및 장비 캐비닛에 통합하면 신속한 시각적 식별과 즉각적인 열 억제가 보장됩니다. 정기적인 분기별 검사 프로토콜을 구현하고 일반적인 시야 방해 오류를 방지하면 화재 예방 시스템이 완벽하게 작동하여 안전 감사를 통과하고 화재 위험으로부터 귀중한 자본 자산을 보호할 수 있습니다.
